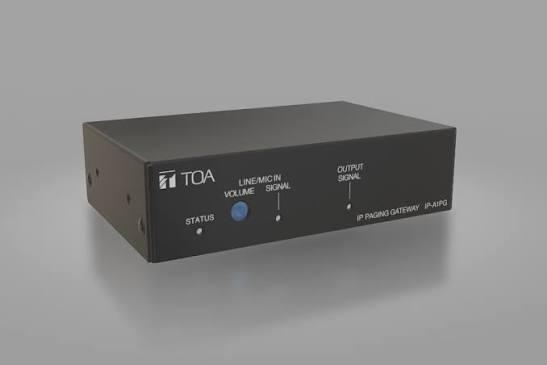

Bộ chuyển đổi thông báo IP TOA IP-A1PG cho hệ thống IP-A1
IP-A1PG giải quyết vấn đề gì?
Nhiều công trình đã có sẵn tổng đài điện thoại IP, hệ thống camera có phần mềm VMS, hoặc micro chọn vùng analog. Khi lắp thêm loa IP, câu hỏi đặt ra là làm sao để các nguồn âm thanh này cùng phát được ra loa mới. IP-A1PG đứng giữa làm cầu nối. Thiết bị nhận âm thanh từ nhiều chuẩn khác nhau, chuyển về một định dạng chung là multicast, rồi gửi đến tất cả loa và thiết bị nhận IP-A1 đã đăng ký cùng nhóm.
Nhờ vậy, doanh nghiệp không phải thay hạ tầng đang có mà vẫn mở rộng được hệ thống âm thanh thông báo qua mạng IP ra toàn bộ công trình.
Bốn nguồn âm thanh, một đầu ra multicast
Từ điện thoại SIP. IP-A1PG đăng ký như một máy nhánh trong tổng đài VoIP. Nhân viên chỉ cần nhấc điện thoại IP trên bàn, gọi đến số của gateway là nói được ra loa ở các khu vực. Máy hỗ trợ các codec Opus, G.711 (PCMU/PCMA) và G.722.
Từ phần mềm quản lý video. Âm thanh từ VMS chuẩn ONVIF được chuyển thành multicast. Nhân viên an ninh đang theo dõi camera có thể nói thẳng ra loa ở khu vực đang quan sát.
Từ file ghi sẵn. Bộ nhớ trong chứa tối đa 20 file WAV hoặc MP3, tổng dung lượng 80 MB, dùng cho bản tin, chuông giờ hoặc nhạc nền. Mỗi file cài được số lần phát (1 đến 10 lần) hoặc thời lượng phát (5 đến 3600 giây), kèm khoảng nghỉ và thời gian trễ.
Từ ngõ vào analog. Ngõ vào cân bằng điện tử 10 kΩ chọn được chế độ LINE hoặc MIC, có nguồn phantom 12 V bật tắt và chức năng PAD -20 dB. Có thể nối micro chọn vùng analog, đầu ra của mixer hoặc máy phát nhạc để đưa vào hệ thống IP. Núm chỉnh âm lượng ở mặt trước chỉ vặn được bằng tuốc nơ vít, tránh việc bị chỉnh nhầm sau khi đã cân chỉnh.
Gateway có 20 cổng multicast để chia loa thành nhiều nhóm theo khu vực. Mỗi chế độ phát được đặt mức ưu tiên riêng, nên thông báo quan trọng sẽ ngắt thông báo thường đang phát. Thông báo qua SIP và bản tin nội bộ có thể kèm chuông trước và sau, chọn từ 5 chuông cài sẵn và 2 chuông tùy chỉnh.
Lịch phát tự động không cần máy tính chạy liên tục
Giao diện web của IP-A1PG có lịch dạng calendar, chứa tối đa 2.000 mục. Mỗi mục có thể phát bản tin nội bộ, phát âm thanh từ ngõ vào, đóng mở ngõ ra điều khiển, hoặc gửi bộ lệnh HTTP đến thiết bị khác. Gateway tự chạy lịch nên không cần máy chủ hay máy tính bật thường trực. Đồng hồ trong máy đồng bộ qua máy chủ NTP và giữ giờ 24 tiếng khi mất điện.
Ứng dụng phổ biến là chuông vào ca, giờ nghỉ, tan ca ở nhà xưởng; chuông vào lớp, ra chơi ở trường học; hoặc nhạc nền theo khung giờ ở khu thương mại.
Kích hoạt theo sự kiện và tắt tiếng toàn hệ thống
Bốn ngõ vào điều khiển nhận tín hiệu tiếp điểm khô từ nút nhấn, cảm biến hay thiết bị an ninh. Mỗi ngõ được gán một hành động: phát bản tin, phát âm thanh ngõ vào, gửi bộ lệnh, chặn phát thông báo hoặc tắt tiếng toàn hệ thống. Gateway lưu 10 bộ lệnh HTTP/HTTPS, mỗi bộ 20 lệnh, để điều khiển cùng lúc nhiều thiết bị khác trong mạng. Gateway cũng nhận lệnh API từ phần mềm bên ngoài.
Chức năng tắt tiếng hệ thống ngắt toàn bộ âm thanh đang phát từ các thiết bị IP-A1 trong cùng mạng, như IP-A1AF, IP-A1PC238, IP-A1PC580R, IP-A1PC580S. Ngoài ra máy có một ngõ mute riêng nhận tín hiệu cắt 24 V DC, thường dùng để liên động với hệ thống báo cháy. Khi có sự cố, nhạc nền và thông báo thường được ngắt để ưu tiên hệ thống báo động.
Ngõ ra kiểm âm
Ngõ ra monitor dạng RCA dùng để nghe kiểm tra âm thanh mà gateway đang phát, hoặc đưa tín hiệu sang một amply analog tại chỗ. TOA lưu ý ngõ ra này có độ trễ nhất định, tối thiểu khoảng 100 ms, cần tính đến khi phối với hệ thống loa analog cùng khu vực.
Lắp đặt gọn trong tủ mạng
IP-A1PG có vỏ thép sơn đen, kích thước 126 x 33 x 80 mm, nặng 390 g. Máy đặt được trong tủ mạng, trên kệ thiết bị hoặc bắt vít cố định nhờ chân cao su và ốc M3 đi kèm. Máy nhận nguồn PoE (IEEE802.3af Class 3) trực tiếp từ switch, không cần adapter riêng. Nhiệt độ hoạt động từ -30 °C đến +55 °C. Các ngõ điều khiển và âm thanh dùng cầu đấu tháo rời, thuận tiện khi đấu nối và bảo trì.
Toàn bộ cài đặt thực hiện qua trình duyệt Chrome hoặc Edge trên máy tính Windows 10/11.
IP-A1PG phù hợp với công trình nào?
IP-A1PG phù hợp với các công trình đã có tổng đài IP, hệ thống camera hoặc thiết bị âm thanh analog và muốn mở rộng sang loa thông báo IP. Ví dụ: khu công nghiệp và nhà xưởng nhiều phân xưởng, kho bãi và cảng, trường học, bệnh viện, tòa nhà văn phòng, trung tâm thương mại, bãi xe. Gateway cũng hữu ích khi một công trình cần lịch chuông tự động, hoặc cần một điểm liên động báo cháy chung cho toàn bộ loa IP-A1 trong mạng.
Thông số kỹ thuật TOA IP-A1PG
| Thông số kỹ thuật | Giá trị |
|---|---|
| Thương hiệu | TOA |
| Model | IP-A1PG |
| Loại thiết bị | Bộ chuyển đổi thông báo IP (IP paging gateway) |
| Nguồn điện | PoE (IEEE802.3af Class 3) |
| Công suất tiêu thụ | 2,5 W |
| Codec âm thanh | Opus, PCMU (G.711u), PCMA (G.711a), G.722 |
| Độ trễ âm thanh | Tối thiểu 100 ms |
| Phương thức truyền | Multicast (20 cổng) |
| Chuyển đổi | SIP sang multicast; VMS (ONVIF) sang multicast |
| Cổng mạng | 100BASE-TX, Auto MDI/MDI-X, RJ45 |
| Giao thức | IP, TCP, UDP, TLS, HTTP, HTTPS, RTP, SRTP, RTSP, RTCP, SRTCP, ARP, ICMP, IGMPv3, NTP, SIP, SIPS, SIP-TLS, DHCP |
| Ngõ vào âm thanh | 1 kênh, cân bằng điện tử, 10 kΩ, chọn LINE (0 dB)/MIC (-60 dB), PAD -20 dB, phantom 12 V bật tắt, chỉnh âm lượng |
| Ngõ ra monitor | 1 kênh, không cân bằng, 600 Ω hoặc nhỏ hơn, 0 dB, giắc RCA |
| Ngõ vào điều khiển | 4 kênh, tiếp điểm khô |
| Ngõ ra điều khiển | 1 kênh, open collector, chịu 30 V DC, dòng tối đa 150 mA |
| Ngõ vào mute | 1 kênh, tín hiệu cắt 24 V DC, không phân cực |
| Lịch phát | Tối đa 2.000 lịch qua giao diện web |
| File âm thanh | Tối đa 20 file, tổng 80 MB, WAV/MP3 |
| Chuông | 5 chuông cài sẵn, 2 chuông tùy chỉnh |
| Bộ lệnh HTTP | 10 bộ, mỗi bộ 20 lệnh (GET/POST) |
| Đèn báo | STATUS, LINE/MIC IN, OUTPUT, LINK/ACT |
| Đồng bộ thời gian | Cài tay hoặc qua máy chủ NTP; giữ giờ 24 giờ khi mất điện |
| Nhiệt độ hoạt động | -30 °C đến +55 °C |
| Độ ẩm hoạt động | Tối đa 90 %RH (không đọng sương) |
| Vật liệu | Vỏ trước thép sơn đen, khung sau thép xử lý bề mặt |
| Kích thước | 126 (R) x 33 (C) x 80 (S) mm |
| Khối lượng | 390 g |
| Phụ kiện kèm theo | Cầu đấu 6 chân x 2, cầu đấu 2 chân x 1, chân cao su x 4, ốc M3 x 6 x 4 |
Kết luận
TOA IP-A1PG là thiết bị kết nối các nguồn âm thanh sẵn có với hệ thống loa IP-A1: điện thoại SIP, phần mềm camera, file ghi sẵn và thiết bị analog đều được chuyển thành multicast để phát đồng thời ra nhiều vùng. Gateway có thêm lịch phát 2.000 mục, kích hoạt theo sự kiện, liên động báo cháy và tắt tiếng toàn hệ thống. Với kích thước nhỏ và nguồn PoE, đây là lựa chọn gọn để mở rộng thông báo trên hạ tầng mạng của nhà xưởng, trường học, bệnh viện và tòa nhà.
