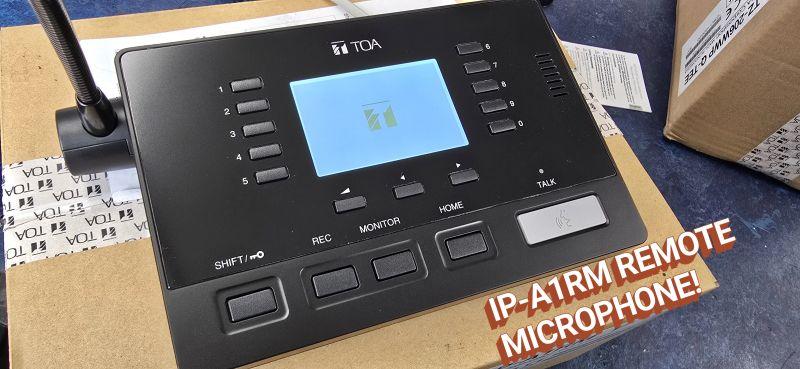

Micro IP TOA IP-A1RM: micro thông báo để bàn cho hệ thống IP-A1
IP-A1RM dùng để làm gì?
Trong hệ thống thông báo truyền thống, micro chọn vùng phải nối dây về amply và bộ chia vùng đặt tại phòng kỹ thuật. Với dòng IP-A1, mỗi loa là một thiết bị mạng độc lập. IP-A1RM là nơi người vận hành ngồi để điều khiển toàn bộ các điểm phát đó. Micro có thể đặt ở phòng bảo vệ, quầy lễ tân hay phòng điều hành, miễn là có một cổng mạng PoE. Loa ở các tòa nhà hay khu vực khác nhau trong cùng mạng LAN đều nhận được thông báo.
Cách làm này phù hợp với các đơn vị đã có hạ tầng mạng và muốn xây dựng hệ thống âm thanh thông báo qua mạng IP mà không phải kéo dây loa và dây tín hiệu riêng giữa các khu.
Phát thông báo theo từng điểm hoặc theo nhóm
IP-A1RM có hai cách gửi âm thanh. Phát qua SIP là gọi trực tiếp đến một thiết bị cụ thể, ví dụ một loa ở cổng sau hoặc một khu kho. Phát multicast là gửi âm thanh cho nhiều thiết bị cùng lúc. Micro có 20 cổng multicast, tương ứng với 20 nhóm loa chia theo khu vực, tầng hoặc chức năng.

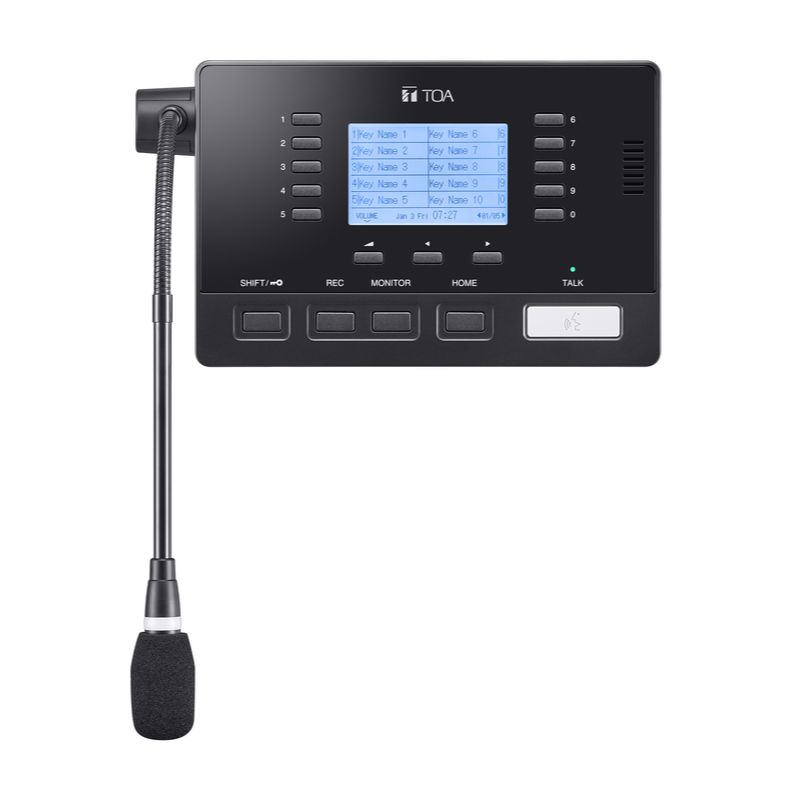

Mười phím chọn từ 0 đến 9 được gán chức năng theo nhu cầu: gọi một khu, gọi một nhóm, phát một bản tin, hoặc bật thiết bị ngoài. Màn hình LCD có đèn nền hiển thị tên của từng phím. Người vận hành chỉ cần chọn đúng khu vực rồi nhấn TALK để nói. Theo TOA, màn hình còn chuyển được qua nhiều trang, mở rộng lên đến 50 phím ảo cho hệ thống nhiều vùng.
Micro điện dung đơn hướng gắn trên cần cổ ngỗng chỉnh được góc, có đèn báo khi đang phát và núm chỉnh âm lượng riêng. Bộ nén tiếng tích hợp giữ cho giọng nói không bị méo khi người đọc nói to hoặc ghé sát micro. Thông báo vì vậy rõ ràng và đều tiếng.
Bản tin ghi sẵn và bản tin ghi nhanh
Bộ nhớ trong chứa tối đa 20 file âm thanh, tổng dung lượng 80 MB, định dạng WAV hoặc MP3. Có thể nạp sẵn các bản tin thường dùng như giờ vào ca, nhắc giờ nghỉ, hướng dẫn sơ tán hay nhạc chuông. Mỗi file cài được số lần phát (1 đến 10 lần) hoặc thời lượng phát (5 đến 3600 giây), kèm khoảng nghỉ giữa các lần.
Ngoài ra, micro ghi được một bản tin dài tối đa 2 phút ngay từ cần micro. Người vận hành có thể nghe lại qua loa kiểm âm tích hợp trước khi phát. Cách này tiện cho các thông báo đột xuất cần nói đúng một lần nhưng phát lặp lại nhiều lần, ví dụ tìm người hoặc tìm chủ xe. Thông báo có thể kèm tiếng chuông trước và sau, chọn từ 5 chuông cài sẵn và 2 chuông tùy chỉnh.
Lịch phát tự động và kích hoạt theo sự kiện
Trên giao diện web của micro có lịch dạng calendar, chứa tối đa 2.000 mục. Mỗi mục có thể phát bản tin nội bộ, phát âm thanh từ ngõ AUX, đóng mở ngõ ra điều khiển hoặc gửi bộ lệnh HTTP đến thiết bị khác. Nhà xưởng có thể đặt chuông vào ca, giờ nghỉ, giờ tan ca. Trường học có thể đặt chuông theo thời khóa biểu. Mọi việc diễn ra tự động mà không cần người bấm. Lịch phát dùng tài khoản riêng chỉ có quyền chỉnh lịch, không có quyền sửa cấu hình thiết bị.
Hai ngõ vào điều khiển cho phép kích hoạt sự kiện từ thiết bị bên ngoài, như nút nhấn khẩn cấp hoặc tín hiệu từ tủ báo cháy. Khi có tín hiệu, micro có thể phát bản tin, phát AUX, gửi bộ lệnh, chặn phát thông báo hoặc tắt tiếng toàn hệ thống. Micro lưu được 10 bộ lệnh HTTP/HTTPS, mỗi bộ 20 lệnh, để điều khiển cùng lúc nhiều thiết bị trong mạng.
Tắt tiếng toàn hệ thống và ngõ mute 24 V
Chức năng tắt tiếng hệ thống cho phép IP-A1RM ngắt toàn bộ âm thanh đang phát từ mọi thiết bị IP-A1 trong cùng mạng, bao gồm IP-A1AF, IP-A1PA12, IP-A1PC238, IP-A1PC580R, IP-A1PC580S. Máy còn có thêm một ngõ vào mute nhận tín hiệu cắt 24 V DC. Đây là ngõ thường dùng để liên động với hệ thống báo cháy: khi có sự cố, nhạc nền và các thông báo thông thường được ngắt để nhường đường cho hệ thống báo động.
Các chế độ phát có thứ tự ưu tiên. Thông báo mức cao hơn sẽ ngắt thông báo mức thấp đang phát, nên thông tin khẩn luôn được phát trước.
Ngõ AUX và loa kiểm âm
Ngõ AUX 3,5 mm chọn được chế độ LINE hoặc MIC, có nguồn phantom 12 V bật tắt được, chức năng PAD -20 dB và núm chỉnh âm lượng riêng. Có thể cắm máy tính hoặc máy phát nhạc để phát nhạc nền ra các vùng, hoặc cắm thêm một micro ngoài. Loa kiểm âm dạng cone 1 W tích hợp dùng để nghe lại bản tin đã ghi và dùng cho đàm thoại hai chiều.
Lắp đặt và cài đặt
IP-A1RM nhận nguồn PoE (IEEE802.3af Class 3) từ switch mạng, công suất tiêu thụ 3,5 W. Vỏ nhựa ABS màu đen, kích thước 224 x 47,2 x 136 mm (không tính micro), nặng 630 g. Máy đặt trên bàn hoặc treo tường bằng giá WB-RM500. Môi trường hoạt động là trong nhà, nhiệt độ từ 0 °C đến +40 °C.
Toàn bộ cài đặt làm qua trình duyệt Chrome hoặc Edge trên máy tính Windows 10/11. Đồng hồ của máy đồng bộ qua máy chủ NTP và giữ giờ 24 tiếng khi mất điện, nên lịch phát vẫn chạy đúng sau sự cố.
IP-A1RM phù hợp với công trình nào?
IP-A1RM phù hợp với các công trình đã có mạng LAN và cần một điểm điều khiển thông báo tập trung, ví dụ: nhà xưởng và khu công nghiệp có nhiều xưởng tách rời, kho bãi và cảng, trường học nhiều dãy nhà, bệnh viện, tòa nhà văn phòng, trung tâm thương mại, bãi xe. Micro đặt ở phòng bảo vệ, phòng điều hành hoặc quầy lễ tân, còn loa IP-A1 bố trí tại từng khu vực cần nghe thông báo.
Thông số kỹ thuật TOA IP-A1RM
| Thông số kỹ thuật | Giá trị |
|---|---|
| Thương hiệu | TOA |
| Model | IP-A1RM |
| Loại thiết bị | Micro thông báo IP để bàn |
| Nguồn điện | PoE (IEEE802.3af Class 3) |
| Công suất tiêu thụ | 3,5 W |
| Codec âm thanh | Opus, PCMU (G.711u), PCMA (G.711a), G.722 |
| Phương thức truyền | SIP (unicast), phát nhóm (multicast, 20 cổng) |
| Cổng mạng | 100BASE-TX, Auto MDI/MDI-X, RJ45 |
| Giao thức | IP, TCP, UDP, TLS, HTTP, HTTPS, RTP, SRTP, RTSP, RTCP, SRTCP, ARP, ICMP, IGMPv3, NTP, SIP, SIPS, SIP-TLS, DHCP |
| Micro | Điện dung electret đơn hướng, cần cổ ngỗng, có đèn báo và chỉnh âm lượng |
| Ngõ vào AUX | 1 kênh, không cân bằng, 10 kΩ, chọn LINE (0 dB)/MIC (-60 dB), PAD -20 dB, phantom 12 V bật tắt, giắc 3,5 mm |
| Loa kiểm âm | Loa cone, 1 W, chỉnh được âm lượng |
| Phím thao tác | TALK, HOME, REC, MONITOR, SHIFT/KEY LOCK; VOLUME, trái, phải; 10 phím chọn 0 – 9 |
| Hiển thị | Màn hình LCD 3 inch (255 x 160 điểm) có đèn nền; đèn trạng thái, đèn micro, đèn LINK/ACT |
| Lịch phát | Tối đa 2.000 lịch qua giao diện web |
| File âm thanh | Tối đa 20 file, tổng 80 MB, WAV/MP3 |
| Bản tin ghi trực tiếp | 1 bản tin, tối đa 2 phút |
| Chuông | 5 chuông cài sẵn, 2 chuông tùy chỉnh |
| Bộ lệnh HTTP | 10 bộ, mỗi bộ 20 lệnh (GET/POST) |
| Ngõ vào điều khiển | 2 kênh, tiếp điểm khô |
| Ngõ ra điều khiển | 1 kênh, open collector, chịu 30 V DC, dòng tối đa 150 mA |
| Ngõ vào mute | 1 kênh, tín hiệu cắt 24 V DC |
| Đồng bộ thời gian | Cài tay hoặc qua máy chủ NTP; giữ giờ 24 giờ khi mất điện |
| Nhiệt độ hoạt động | 0 °C đến +40 °C |
| Độ ẩm hoạt động | Tối đa 90 %RH (không đọng sương) |
| Vật liệu | Nhựa ABS, sơn đen |
| Kích thước | 224 (R) x 47,2 (C) x 136 (S) mm (không gồm micro) |
| Khối lượng | 630 g |
| Phụ kiện kèm theo | Dây rút x 2 |
| Phụ kiện tùy chọn | Giá treo tường WB-RM500 |
Kết luận
TOA IP-A1RM là micro điều khiển tập trung cho hệ thống thông báo IP-A1. Máy có đủ các chức năng cần thiết: phát riêng từng điểm hoặc theo 20 nhóm, phím chọn có màn hình hiển thị, bản tin ghi sẵn và ghi nhanh, lịch phát đến 2.000 mục, kích hoạt theo sự kiện và tắt tiếng toàn hệ thống. Chỉ cần một sợi cáp mạng PoE, micro đặt được ở bất kỳ đâu trong công trình, phù hợp với nhà xưởng, trường học, bệnh viện và tòa nhà muốn quản lý thông báo trên hạ tầng mạng sẵn có.
