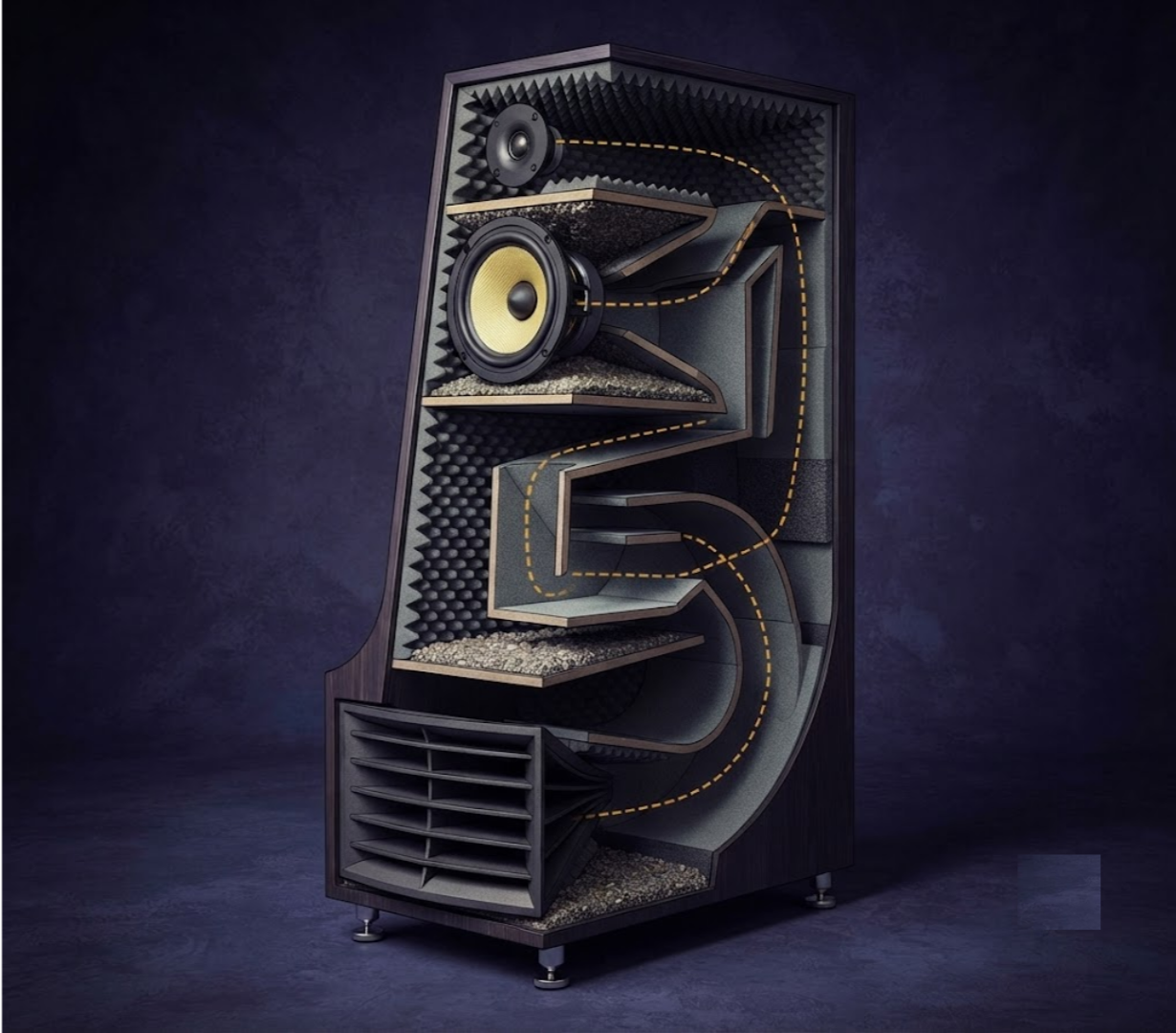

Thiết Kế Loa Transmission Line (Đường Truyền Âm) – Acoustical Labyrinth
Loa Transmission Line là gì?
Còn được gọi là Acoustical Labyrinth (mê cung âm học), loa Transmission Line (TL) là một kiểu thiết kế thùng loa dựa trên nguyên lý khá đơn giản nhưng lại rất khó thực hiện hoàn hảo.
Về cơ bản, ý tưởng thiết kế khá rõ ràng, tuy nhiên vấn đề lớn nhất là không có phần mềm nào có thể mô phỏng chính xác hoàn toàn hiệu quả của loại thùng loa này. Bạn có thể mô hình hóa kích thước, thể tích và cấu trúc bên trong thùng, nhưng điều khó nhất chính là vật liệu tiêu âm (damping material).
Thiết kế Transmission Line phụ thuộc rất nhiều vào vật liệu tiêu âm. Loại vật liệu sử dụng, số lượng, độ dày và vị trí đặt bên trong đường truyền đều tạo ra những kết quả âm thanh khác nhau.
Chính vì vậy, rất khó để dự đoán chính xác kết quả của một thùng loa Transmission Line. Có vô số cách bố trí vật liệu tiêu âm và mỗi cách đều ảnh hưởng trực tiếp đến chất lượng âm thanh. Việc thử nghiệm và điều chỉnh (trial & error) là yếu tố quan trọng để tạo ra một thiết kế TL tốt.
Đây cũng là lý do khiến Transmission Line không phù hợp với sản xuất hàng loạt (vì vậy rất hiếm gặp tại các cửa hàng âm thanh thông thường), trong khi lại được cộng đồng DIY (tự chế loa) vô cùng yêu thích.
Loa Transmission Line hoạt động như thế nào?
Transmission Line (gọi tắt là TL) hoạt động khác biệt so với thùng kín (Sealed) hay thùng thông hơi (Bass Reflex).
Ở thùng kín hoặc Bass Reflex (bao gồm cả Passive Radiator), thiết kế chủ yếu nhằm thay đổi tần số cộng hưởng của loa.
Trong khi đó, Transmission Line sẽ:
- Thu nhận sóng âm phát ra từ mặt sau của củ loa.
- Đảo pha của sóng âm này.
- Dẫn chúng đi qua một đường truyền dài.
- Phát chúng trở lại phía trước loa.
- Để chúng kết hợp với sóng âm phát ra từ mặt trước, giúp tăng cường dải trầm.
Đây là nguyên lý hoạt động cơ bản của Transmission Line.
Tuy nhiên, trên thực tế, hệ thống này gặp phải vấn đề về cộng hưởng bên trong đường truyền (resonant modes), vì vậy cần sử dụng vật liệu tiêu âm thích hợp để xử lý.
Đường truyền nên có hình dạng như thế nào?
Có nhiều kiểu thiết kế đường truyền khác nhau. Mỗi hình dạng sẽ mang lại những đặc tính âm thanh riêng, đồng thời cũng ảnh hưởng đến tính thẩm mỹ.
Một trong những thiết kế Transmission Line đầu tiên sử dụng ống tròn để dẫn sóng âm phía sau loa.
Đặc điểm của thiết kế này:
- Chiều dài ống bằng 1/4 bước sóng tương ứng với tần số cộng hưởng Fs.
- Đường kính ống được tính theo diện tích màng loa.
Chính xác hơn:
Diện tích tiết diện của ống = Sd của loa
Trong đó:
- Sd là diện tích hiệu dụng của màng loa (bao gồm màng loa và khoảng một nửa gân loa).
Thiết kế này khá đặc biệt vì gần như không có thùng loa, chỉ là một ống dài gắn phía sau củ loa và đầu còn lại hướng ra cùng phía với mặt trước.
Nếu thích phong cách công nghiệp hoặc Steampunk thì đây có thể là một thiết kế thú vị, còn nếu không thì việc giải thích với mọi người rằng đó là… loa sẽ hơi khó.
Các dạng đường truyền phổ biến
Có nhiều kiểu đường truyền khác nhau được sử dụng trong thiết kế Transmission Line:

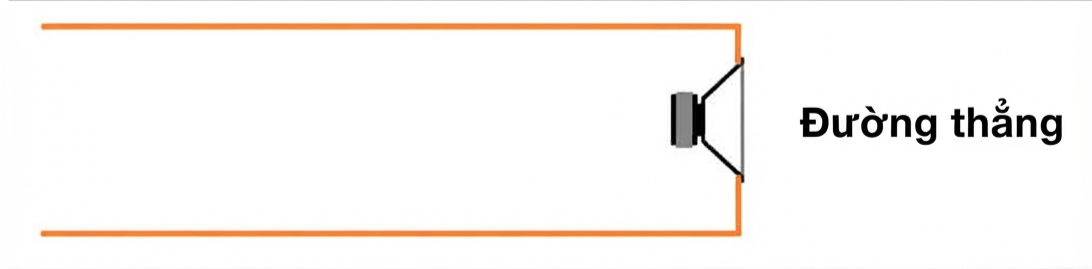

1. Đường truyền thẳng (Straight Line)
Đường dẫn từ mặt sau loa đến cửa thoát hoàn toàn thẳng.
Ưu điểm:
- Dễ tính toán.
- Đáp ứng tương đối chính xác.
Nhược điểm:
- Thùng loa rất dài và cồng kềnh.

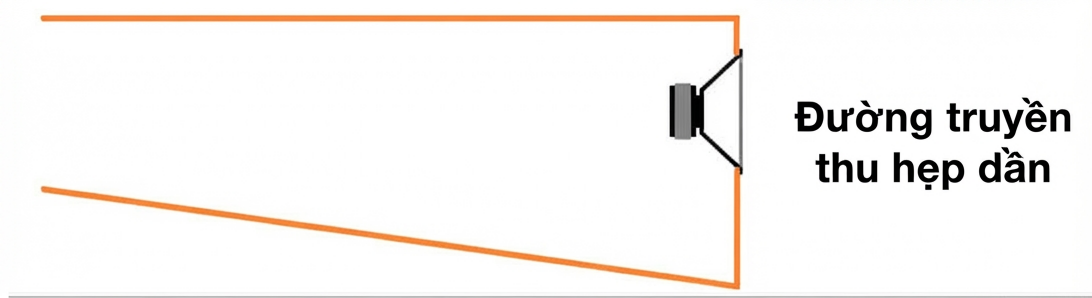

2. Đường truyền thu hẹp dần (Tapered Line)
Đường truyền lớn ở phía gần loa và nhỏ dần về phía cửa thoát.
Hình dạng tương tự như một chiếc kèn ngược (Inverted Horn).
Ưu điểm:
- Kiểm soát cộng hưởng tốt hơn.
- Âm trầm sạch hơn.

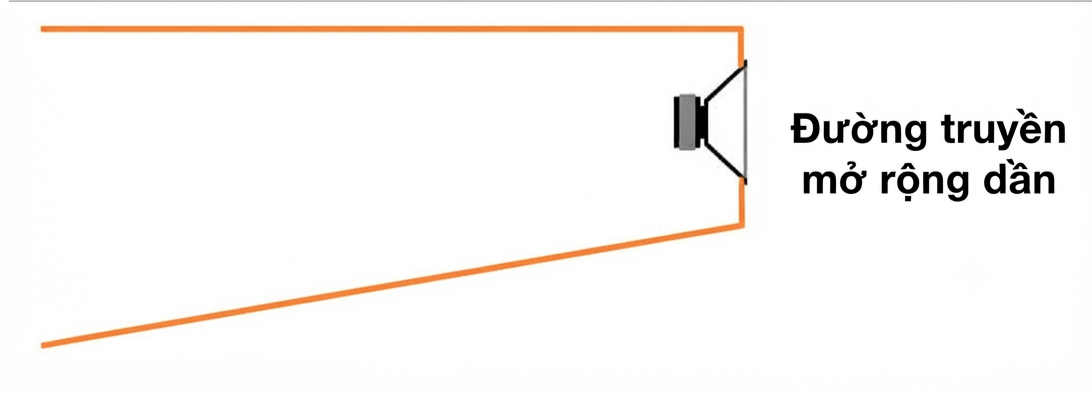

3. Đường truyền mở rộng dần (Flared Line)
Đường truyền nhỏ ở gần loa và lớn dần về phía cửa thoát.
Có hình dạng gần giống loa kèn (Horn).
Ưu điểm:
- Tăng hiệu suất dải trầm.
- Cải thiện khả năng phát âm lượng thấp.
4. Đường truyền gấp khúc (Folded Line)
Là phiên bản gấp của các kiểu đường truyền kể trên.
Ưu điểm:
- Giảm đáng kể kích thước thùng loa.
- Đây là kiểu thiết kế phổ biến nhất hiện nay trong các hệ thống Transmission Line.
Nhược điểm:
- Thiết kế phức tạp hơn.
- Yêu cầu tính toán và bố trí vật liệu tiêu âm cẩn thận để tránh cộng hưởng không mong muốn.
Ưu điểm về chất lượng âm thanh
Thùng loa Transmission Line được thiết kế với đường dẫn âm học bên trong giúp khai thác hiệu quả sóng âm từ mặt sau của củ loa. Nhờ đó, hệ thống tái tạo dải trầm sâu hơn, âm bass chắc, kiểm soát tốt và giảm hiện tượng cộng hưởng không mong muốn. Kết hợp với vật liệu tiêu âm bên trong, thiết kế này còn giúp hạn chế méo tiếng, mang lại âm thanh cân bằng, chi tiết và tự nhiên. Đây là giải pháp được đánh giá cao trong các hệ thống âm thanh Hi-Fi, phòng nghe nhạc và những ứng dụng yêu cầu chất lượng âm thanh cao.
