Bảng micro TOA IP-A1MP cho đàm thoại hai chiều và giám sát âm thanh
IP-A1MP hoạt động như thế nào?
Bản thân IP-A1MP không phải thiết bị mạng. Bảng là phần đầu cuối có micro và nút bấm, nối dây với một thiết bị IP-A1 có ngõ vào micro kèm nguồn phantom. Thiết bị IP-A1 đó sẽ đưa âm thanh lên mạng.
Khi người dùng nhấn nút gọi, ngõ ra điều khiển đóng mạch trong suốt thời gian nhấn. Tín hiệu này đưa vào ngõ vào điều khiển của thiết bị IP-A1 để kích hoạt cuộc gọi hoặc một hành động đã cài sẵn. Micro đa hướng thu giọng người đứng trước bảng, truyền về phòng điều hành. Đèn xanh sáng khi ngõ vào điều khiển của bảng được kích hoạt, ví dụ để báo cho người đứng trước bảng biết cuộc gọi đã kết nối. Đèn chỉ sáng khi có nguồn phantom.
Với cách nối này, một loa IP ở cổng ra vào hay bãi xe trở thành một điểm hỗ trợ: người cần giúp nhấn nút, nói vào micro, và nghe nhân viên trả lời qua loa.
Thiết kế và lắp đặt

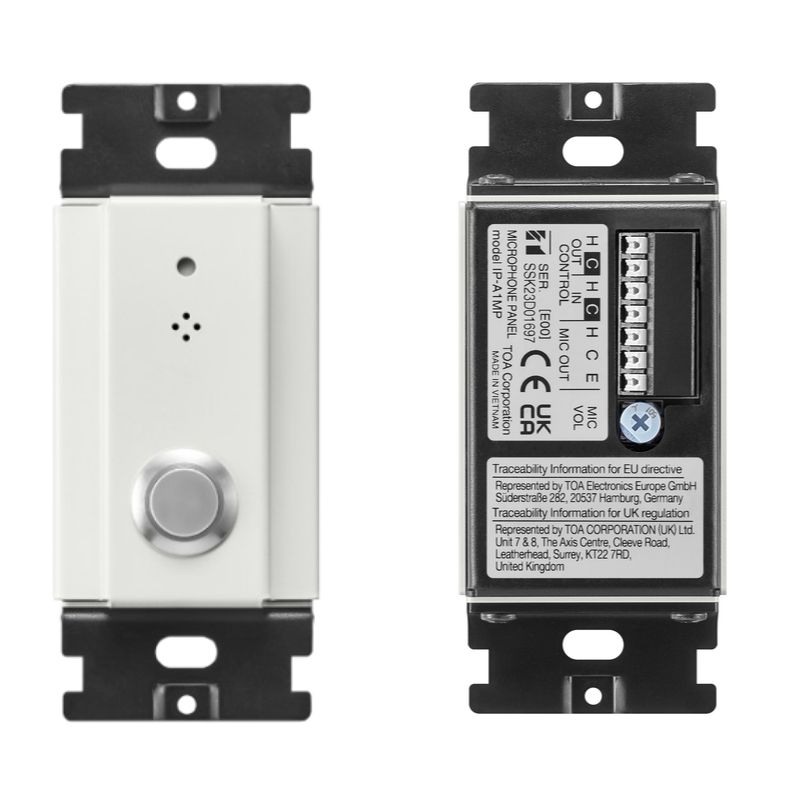

Mặt trước bằng thép sơn trắng mờ, mặt nạ nhựa ABS trắng bóng, vỏ sau và giá đỡ bằng thép mạ kẽm đen. Bảng có kích thước 44,6 x 107 x 29 mm, nặng 170 g. Có thể lắp vào hộp điện âm tường YC-801 hoặc hộp nổi YC-802. Âm lượng ngõ ra micro chỉnh được để cân với thiết bị nhận.
Dây micro nên dùng cáp hai lõi có chống nhiễu hoặc cáp xoắn đôi có chống nhiễu. Dây điều khiển dùng cáp xoắn đôi. Các đầu nối dạng cầu đấu nhấn nhanh, không cần bắt vít. Nhiệt độ hoạt động từ -20 °C đến +55 °C.
Ứng dụng của IP-A1MP
IP-A1MP phù hợp làm điểm gọi hỗ trợ tại cổng ra vào, barrier bãi xe, sảnh thang máy, khu vực tiếp nhận hàng của kho, hoặc các vị trí cần nghe giám sát âm thanh từ xa trong hệ thống an ninh dùng thiết bị TOA IP-A1.
Thông số kỹ thuật TOA IP-A1MP
| Thông số kỹ thuật | Giá trị |
|---|---|
| Thương hiệu | TOA |
| Model | IP-A1MP |
| Loại thiết bị | Bảng micro gắn tường |
| Nguồn phantom | 9 – 26 V DC |
| Dòng tiêu thụ | 8 mA hoặc nhỏ hơn (tại 12 V DC) |
| Micro | Điện dung electret đa hướng |
| Đáp tuyến tần số | 100 Hz – 10 kHz |
| Ngõ ra micro | 0 dB, 200 Ω, cân bằng điện tử, chỉnh được âm lượng |
| Ngõ vào điều khiển | Tiếp điểm khô, điện áp hở 5 V DC, dòng ngắn mạch 0,2 mA hoặc nhỏ hơn |
| Ngõ ra điều khiển | Tiếp điểm khô, chịu 30 V DC, dòng 100 mA |
| Nút gọi | Nhấn nhả (ngõ ra điều khiển đóng khi nhấn) |
| Đèn báo | Xanh lá, sáng khi ngõ vào điều khiển kích hoạt |
| Nhiệt độ hoạt động | -20 °C đến +55 °C |
| Độ ẩm hoạt động | Tối đa 90 %RH (không đọng sương) |
| Vật liệu | Mặt trước thép sơn trắng; vỏ sau và giá thép mạ kẽm đen; mặt nạ nhựa ABS trắng |
| Kích thước | 44,6 (R) x 107 (C) x 29 (S) mm |
| Khối lượng | 170 g |
| Phụ kiện kèm theo | Mặt nạ x 1, ốc mặt nạ M3.5 x 5.5 x 2, ốc hộp M4 x 35 x 2 |
| Hộp lắp tương thích | Hộp âm tường YC-801, hộp nổi YC-802 |
Kết luận
TOA IP-A1MP là phụ kiện nhỏ gọn biến các thiết bị IP-A1 thành điểm đàm thoại hai chiều hoặc điểm nghe giám sát. Bảng có micro đa hướng, nút gọi, đèn báo và các ngõ điều khiển, lắp vừa hộp điện tiêu chuẩn, phù hợp cho cổng ra vào, bãi xe, sảnh và các vị trí hỗ trợ trong hệ thống an ninh.
